型號

產品說明

HC56

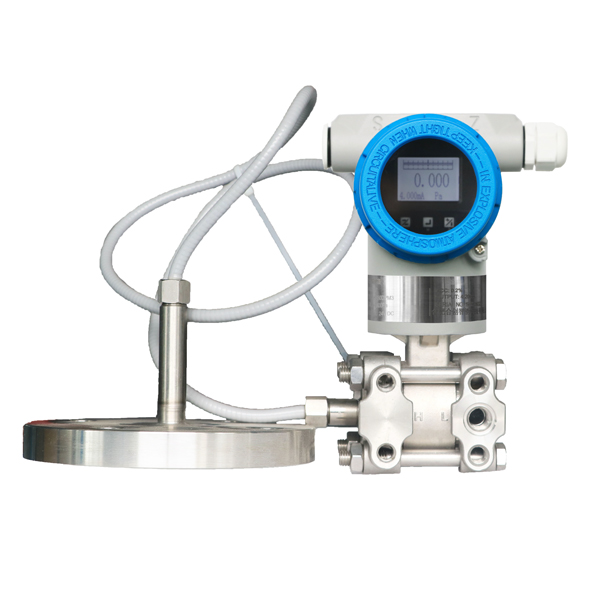

智能單法蘭遠傳變送器

代碼

認證

A

用于非防爆

1

ExiaⅡCT6

2

ExiaⅡCT4

3

ExdⅡBT6

其它認證或正在申請的認證信息請與合創公司聯系

代碼

代碼

A

4…20mA

H

4…20mA，HART

P

PROFIBUS-PA

F

FF

代碼

顯示

A

無顯示

L

LCD

代碼

外殼，電纜入口，防護等級

A

鋁14，M20×1.5，IP66/67

B

鋁14，G1/2，IP66/67

C

鋁14，1/2NPT，IP66/67

代碼

傳感器額定量程 表壓

7D

100mbar，PN160 (10kPa/1mH₂O)

7F

500bar，PN160 (50kPa/5mH₂O)

7H

3bar，PN160 (300kPa/30mH₂O)

7L

16bar，PN160 (1.6MPa/160mH₂O)

7M

40bar，PN160 (4MPa/400mH₂O)

代碼

標定，單位

1

標定額定量程，mbar/bar

2

標定額定量程，kPa/MPa

3

標定額定量程，mmH₂O/mH₂O

4

標定額定量程，psi

代碼

膜片材料

1

316L

2

合金C-276

3

蒙耐爾

4

鉭膜片

6

316L帶PTFE涂層（不適用于真空場合，僅用于非防爆區域）

X

其他特殊要求

其它特殊要求膜片請與合創公司聯系

代碼

過程連接 EN/DIN法蘭

代碼

過程連接 ANSI法蘭

EA1

DN25 PN10/40 B1

NA1

1”300 lbs RF

EA2

DN25 PN64/160 E

NA2

1”400/600 lbs RF

EA3

DN25 PN250 E

NA3

1”900/1500 lbs RF

EA4

DN25 PN400 E

NA4

1”2500 lbs RF

EH1

DN50 PN25/40 A

NH1

2”300 lbs RF

EH2

DN50 PN100/160 E

NH2

2”400/600 lbs RF

EH3

DN50 PN250 E

NH3

2”900/1500 lbs RF

EH4

DN50 PN400 E

NH4

2”2500 lbs RF

EQ1

DN80 PN25/40 A

NQ1

3”300 lbs RF

EQ2

DN80 PN100 B1

NM1

4”300 lbs RF

EM1

DN100 PN100 B1E

EAX

其他特殊要求

代碼

插入筒深度

代碼

插入筒深度

C0

無

C4

2”

C1

50mm

C5

4”

C2

100mm

C6

6”

C3

200mm

C7

8”

代碼

填充液

代碼

填充液

A

硅油

C

惰性油

B

植物油

D

高溫油

代碼

毛細管長度

A

無

XX

XX用數字編寫，01表示1m，99表示99m

代碼

安裝支架

A

無

U

管裝安裝支架

典型型號：HC56-AHL A7H21 EH2C0 A02A
